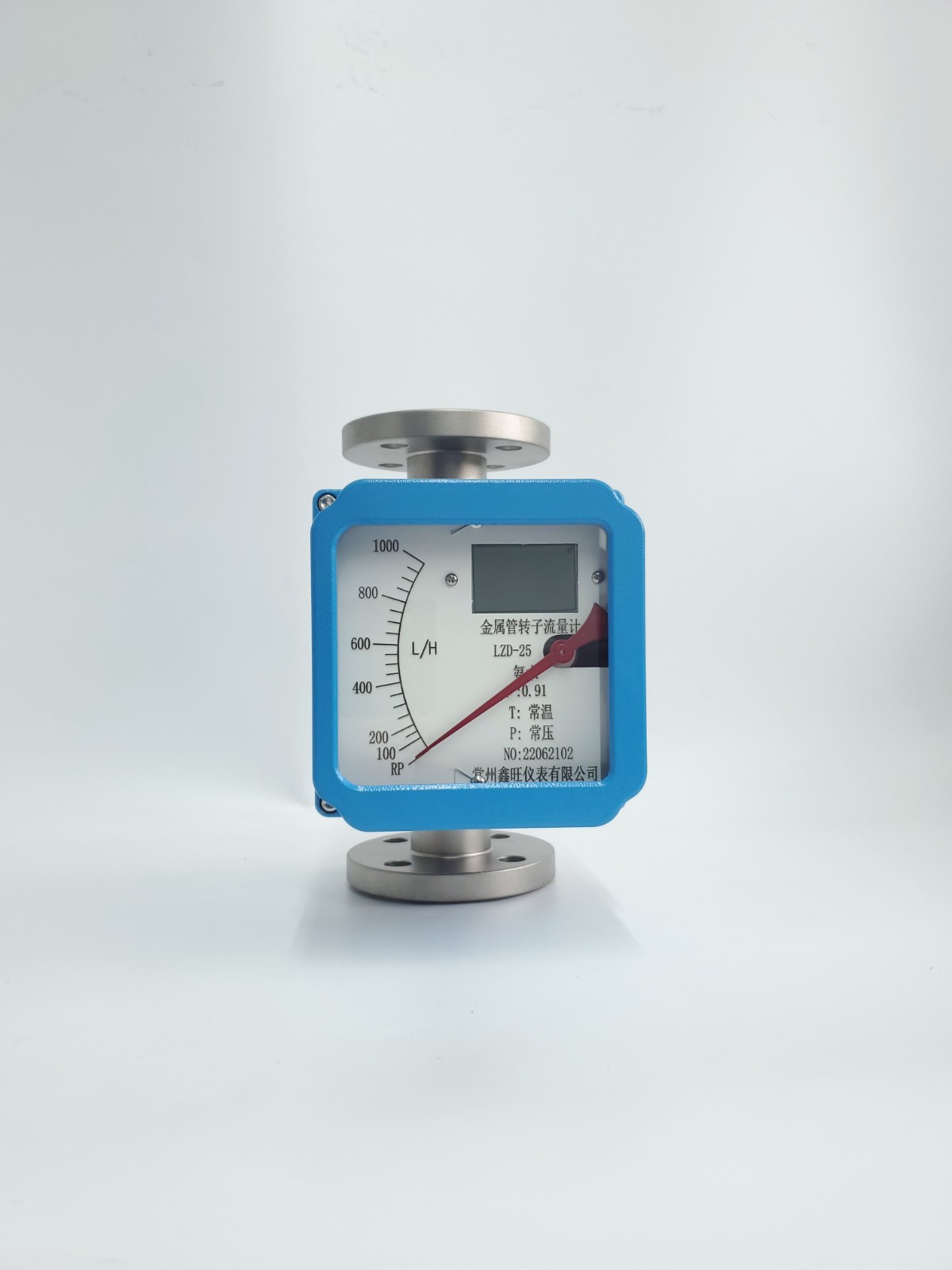

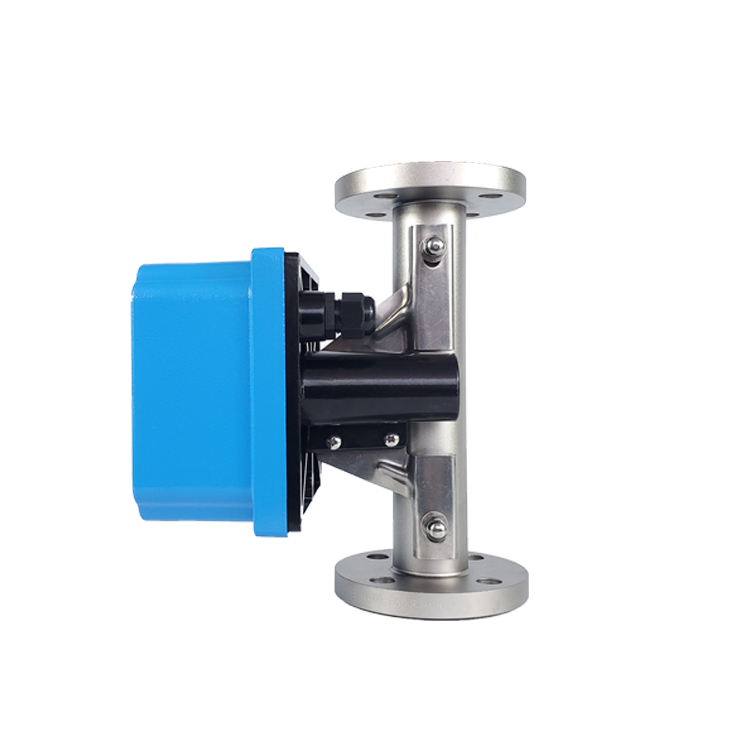

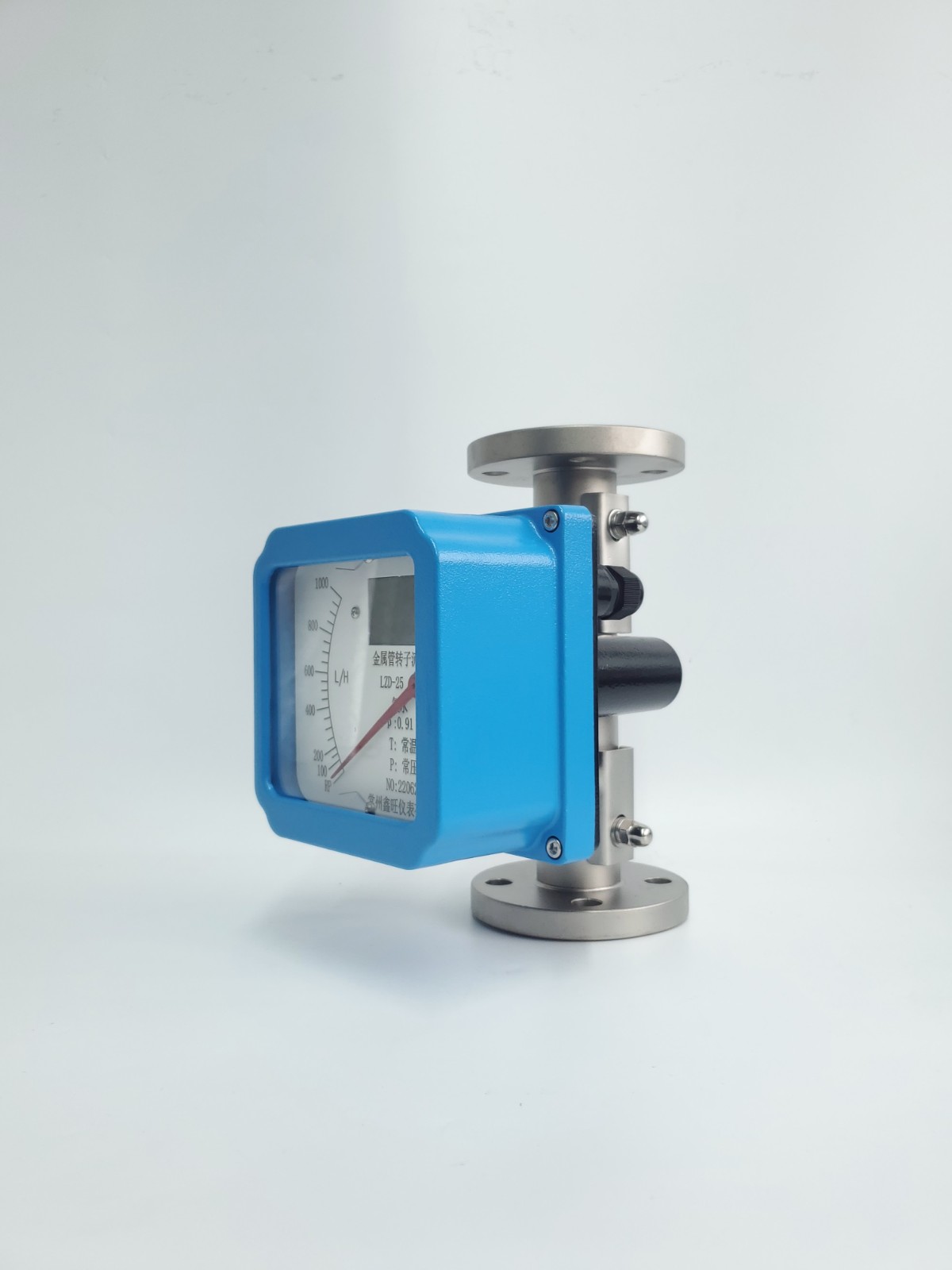

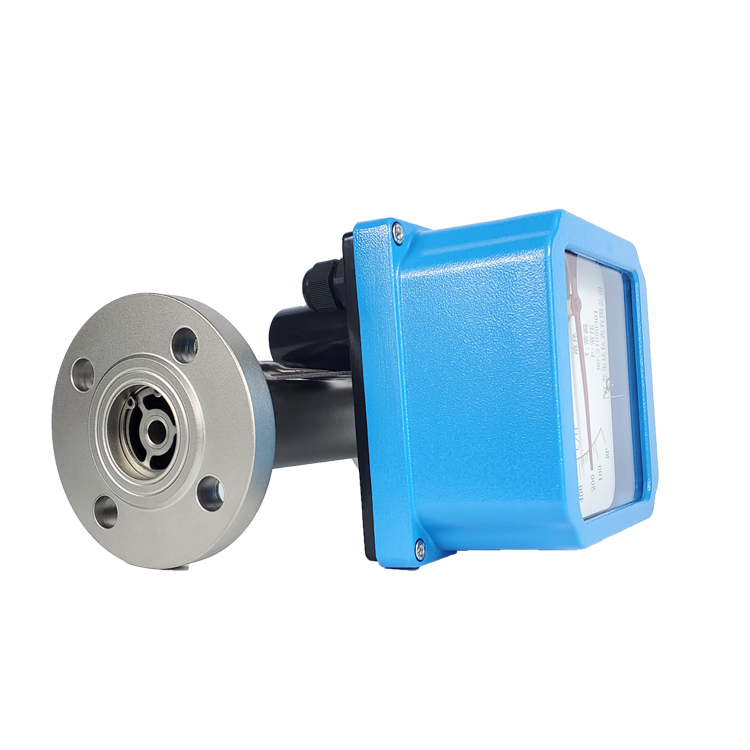

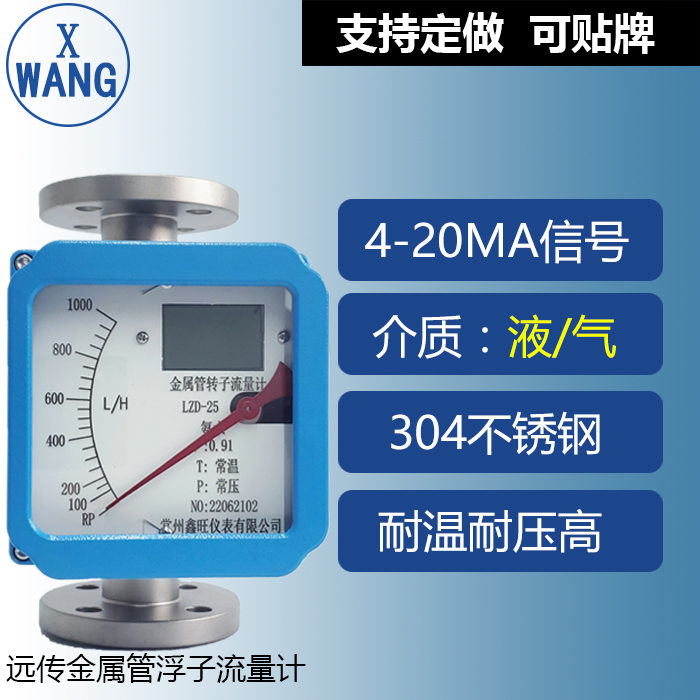

智能金屬管浮子流量計的硬件設計

設計思路

智能金屬管浮子流量計的硬件設計采用模塊化設計，共分為五個模塊：傳感器單元、微處理器單元、顯示單元、總線通信單元和供電單元。這種模塊化設計不僅降低了系統的運行故障，還提高了系統的靈活性和可維護性。

傳感器單元

傳感器單元負責現場信號的檢測。具體來說，它通過將磁鋼嵌在流量計的浮子內部，霍爾元件固定在流量計外管壁，當流量改變時，浮子位置改變，磁鋼的磁場隨之改變，霍爾元件輸出的電壓經放大調理后送入微處理器單元。

微處理器單元

微處理器單元是整個流量計的核心。它采用TI公司的MSP430FE425微處理器，該微處理器運算速度快、超低功耗，同時內部集成了AD轉換器和FLASH存儲器。這使得系統配置得以簡化，提高了系統的運行可靠性。微處理器單元接收傳感器單元的檢測信號，經濾波、溫度補償后將現場實際流量值送至顯示單元顯示，同時經總線通信單元、HART總線送至上位機。

總線通信單元

總線通信單元是HART協議物理層的硬件實現。它一方面將微處理器單元送出的數字信號經調制解調器HT2012調制成FSK頻移鍵控信號，疊加在環路上發送到HART總線；另一方面，總線通信采用C語言編寫，實現了智能金屬管浮子流量計和上位機之間的雙向通信。

顯示單元

顯示單元用于顯示現場實際流量值。它接收來自微處理器單元的處理后的信號，并將其轉化為人類可讀的形式顯示出來。

供電單元

供電單元為整個系統提供穩定的電源?？紤]到低功耗設計的要求，供電單元通常采用高效的電源管理方案，以確保系統在低功耗狀態下仍能穩定運行。

結論

通過模塊化設計，智能金屬管浮子流量計不僅實現了高精度和低功耗，還具備了良好的抗干擾能力和穩定性。采用HART協議實現了總線通信，使得流量計能夠方便地與上位機進行數據交換和組態調試。同時，采用Kalman濾波方法提高了流量計的測量精度，進一步增強了其在實際應用中的性能表現。
